Roig Arena combina la tecnología visual LED de LG con la versatilidad de un espacio multifuncional.

Estructura distintiva y ecológica

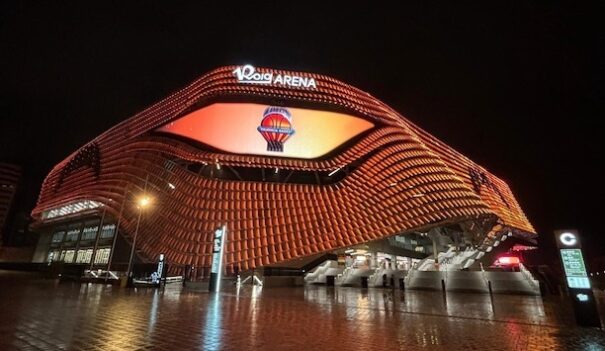

El recorrido inicia en el exterior, donde se puede admirar su diseño arquitectónico y el impactante uso de la tecnología Led de LG en su fachada noroeste: la gran pantalla multimedia de 300 m², conocida como ‘el Ojo’, que se convierte en el centro de atención.

Hasta ahora, Valencia carecía de un recinto interior capaz de acomodar a 15.600 espectadores durante un partido de baloncesto, convirtiéndose en una arena europea de primer nivel, y con la capacidad de expandirse hasta 20.000 durante conciertos.

Desarrollado con la inversión de Juan Roig a través de su empresa Licampa 1617 y propietario del Valencia Basket, el diseño arquitectónico ha sido llevado a cabo por el estudio estadounidense HOK y el valenciano ERRE Arquitectura, que han creado un espacio de 58.500 m² que se integra perfectamente con el entorno urbano de la zona, en el barrio de Quatre Carreres.

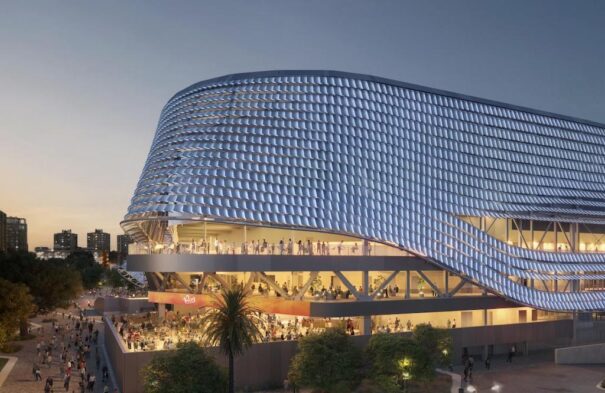

La conexión con la cultura mediterránea y su tradición se refleja en la estructura de su fachada, con formas irregulares que utilizan piezas cerámicas, fabricadas por TAU Cerámica, que evocan la superficie de un balón de baloncesto, incluyendo voladizos y galerías que permiten el paso de aire y luz, además de proporcionar sombra.

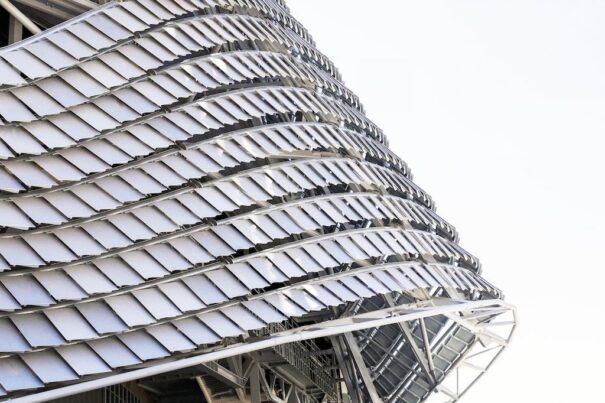

El exterior está recubierto con una capa que asegura un aislamiento térmico y acústico eficaz, además de contar con una segunda capa con 8.600 lamas cerámicas, montadas sobre una estructura de acero de doble curvatura que bloquea la luz solar directa y favorece un ambiente interior más fresco.

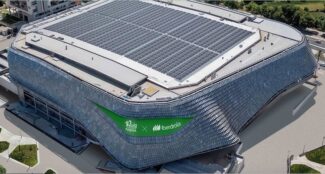

A este compromiso con la eficiencia energética y sostenibilidad se suman los 1.742 paneles del sistema de autoconsumo fotovoltaico instalado en su cubierta, junto al suministro de energía verde de Iberdrola España, entre otros elementos.

El Ojo, sello Led del recinto

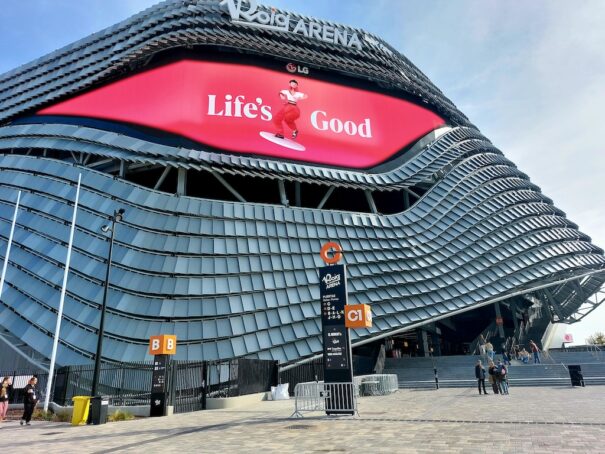

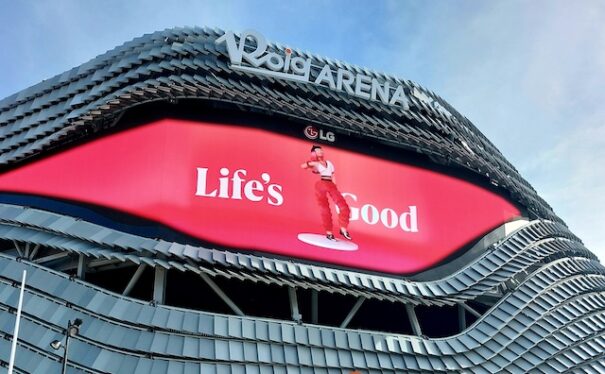

En el voladizo más grande de la fachada, en la zona noroeste, se halla el ya icono distintivo del Roig Arena: una impresionante pantalla Led diseñada por LG, de 48 metros de ancho y 10 de alto, que adopta la forma de ‘ojo’ y ‘observa’ cómo llegan los aficionados, recibiéndolos con contenidos dinámicos y mensajes de marcas patrocinadoras.

La instalación de estos cerca de 300 m² de pantalla Led representó un desafío en ingeniería tecnológica Led outdoor de alta resistencia por parte de LG, en colaboración con Nunsys y la instalación de E2 Ingeniería, así como el equipo tecnológico del Roig Arena, convirtiéndola en una de las estructuras Led más grandes y visibles desde el exterior.

Como explica Roberto de Andrés Gómez, arquitecto de soluciones Led en LG Electronics, “hemos integrado la pantalla Led con las lamas cerámicas de las distintas formas de la fachada y todos sus soportes para adaptar ‘el Ojo’. Evaluamos el tamaño de los cabinets, de 1×1; 500×500; 500×1.000; 1.000×500, todos con un tratamiento tropicalizado y antisalino para soportar las condiciones climáticas más exigentes”.

Esta pantalla Led exterior proporciona una luminosidad de 7.000 nits, con un paso de píxel de 10 mm, dos señales Ultra HD sincronizadas y 3.840 Hz de frecuencia de refresco, capaz de mostrar cualquier transmisión con alta precisión de color y ajuste automático de brillo según la luz solar que reciba.

“Durante el desarrollo del proyecto surgieron retos, elementos y modificaciones, dado que la fachada no está anclada: posee un pilar maestro en el centro y ‘el Ojo’ es una estructura que se mueve y a la que debíamos adaptar los cabinets. El resultado es impresionante -afirma Paül Mollà-; es el primer impacto visual que experimenta el visitante al acercarse al recinto, disfrutando de contenidos dinámicos sorprendentes hasta que toma asiento”.

Esta estructura móvil, capaz de soportar cambios climáticos, recuerda a los responsables de LG al proyecto realizado en el estadio del Atlético de Madrid con la intrincada instalación del Sky Ribbon. Roberto de Andrés menciona: “este año ha sido notable para LG, presentando proyectos tecnológicos únicos y pioneros para estadios y arenas, que casi han coincidido en tiempo, y donde hemos colaborado estrechamente con sus responsables para desarrollar soluciones personalizadas de alta calidad de imagen Led, rendimiento y eficiencia. Hemos trabajado para que las ideas cobren vida, y así ha sido”.

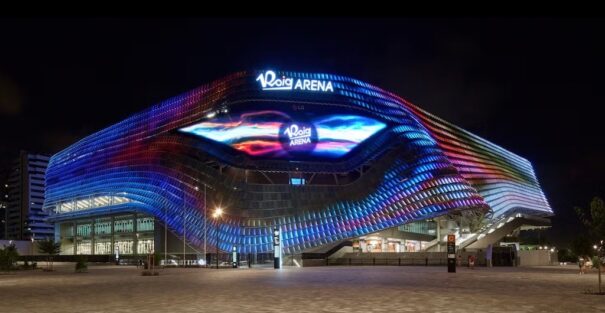

El impacto visual de esta pantalla de LG se acentúa al caer la noche, cuando se sincroniza con la iluminación Led de la fachada, un sistema de color RGB-White, capaz de interactuar con datos en tiempo real, creando un cautivador show lumínico y de contenidos de alta resolución durante eventos.

Cada una de las lamas cerámicas de la fachada cuenta con una luz Led para proporcionar iluminación, controlada por un procesador 4K, generando un espectáculo uniforme, cuyo desarrollo y configuración fue realizado por el especialista canadiense Saco Technologies, que dispone de oficinas en Zaragoza.

Visualización Led en la entrada a la pista

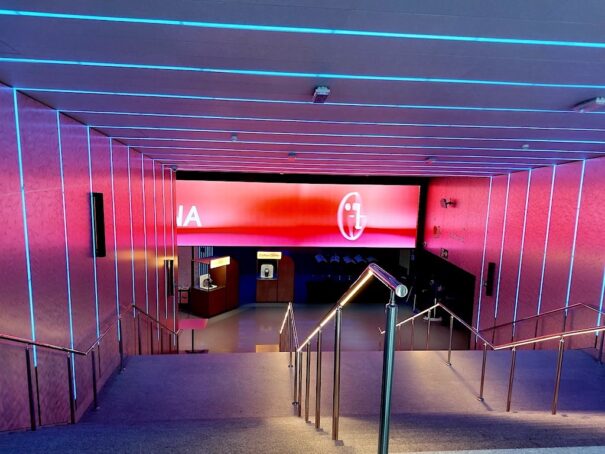

El siguiente paso en el recorrido de cualquier visitante es la entrada principal a la pista, donde un videowall Led de 29×2,75 metros, 2,6 pp y tres señales 4K en horizontal ha sido colocado de manera impactante. Un área con tres escaleras para facilitar el flujo de personas que también cuenta con iluminación Led sincronizada para crear un ambiente dinámico que intensifica la emoción de que algo va a suceder.

Esta división en tres en el acceso permite que el sistema visual desarrollado por LG se divida en tres pantallas diferentes, dependiendo del evento que se lleve a cabo en los distintos espacios del recinto, como en el auditorio cercano.

Videomarcador: calidad de imagen excepcional

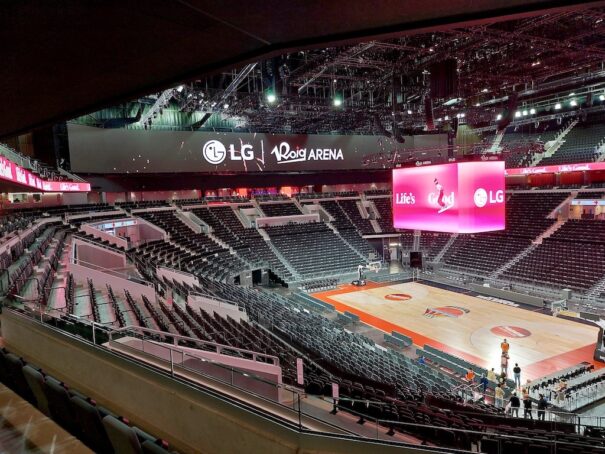

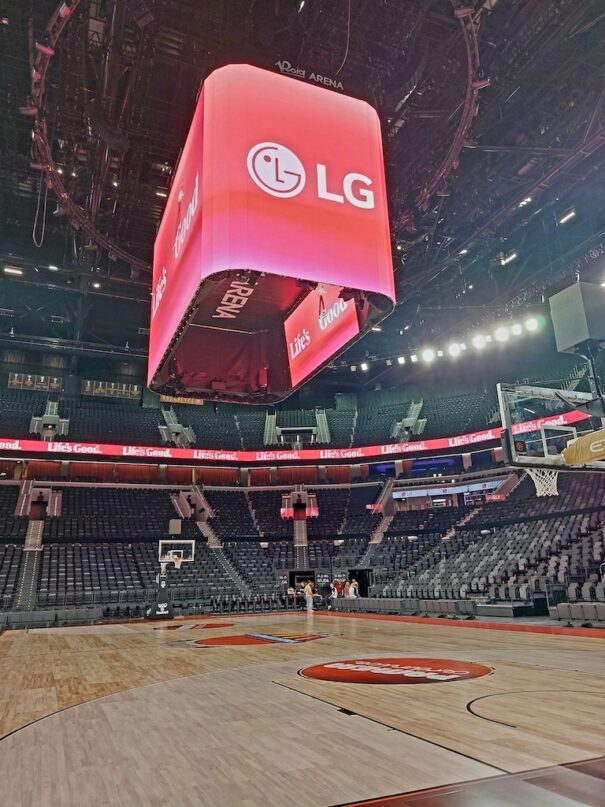

Al acceder a la pista, el momento más impetuoso para los visitantes se refleja en el efecto WOW, direccionando la atención hacia un videomarcador Led suspendido en el centro; una estructura de 257 m² de visualización que proporciona una resolución superior a 4K, una exclusividad de calidad de imagen desarrollada por LG y sin precedentes en un recinto de este tipo en Europa.

Visible desde cualquier área de la pista y grada, este videomarcador Led tiene un 2,9 mm de paso de píxel y se compone de cuatro pantallas planas Led, con bordes facetados, creando una imagen uniforme y sin interrupciones, y dos pantallas en las caras interiores de 6×3 metros para que la Fila 0 y el banquillo puedan seguir todos los datos del encuentro, puntos, faltas, etc.

Equipado con ocho motores, el videomarcador es ajustable en altura; para partidos de baloncesto se establece a 6,75 metros, mientras que para conciertos se eleva a 16 metros, y para congresos o eventos corporativos, se sitúa a 2,5 metros.

Récord en videowall Led interior

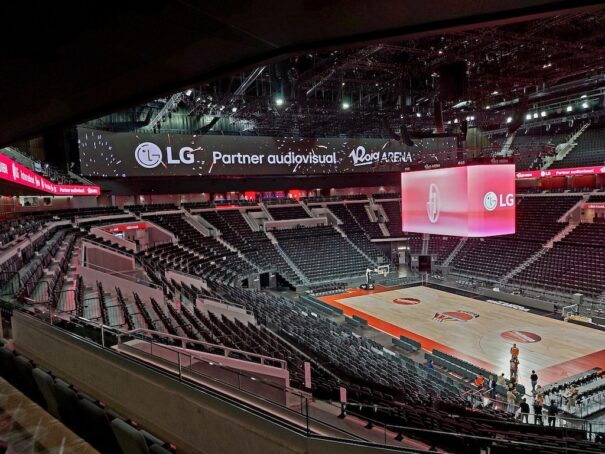

La innovación en tecnología Led de LG en estadios y arenas se manifiesta en el recinto del Valencia Basket, que cuenta con el videowall Led interior más extenso de Europa: con 500 m² de superficie visual; 3.500 nits de luminosidad y un paso de píxel de 3,9 mm.

Su instalación, en uno de los laterales, también ha supuesto un desafío, como lo subraya el director de tecnología del Roig Arena: “el videowall está fijado a un muro de la fachada y anclado a la mitad, con movimiento en tres ejes. Se han añadido dos columnas Led bajo el videowall”.

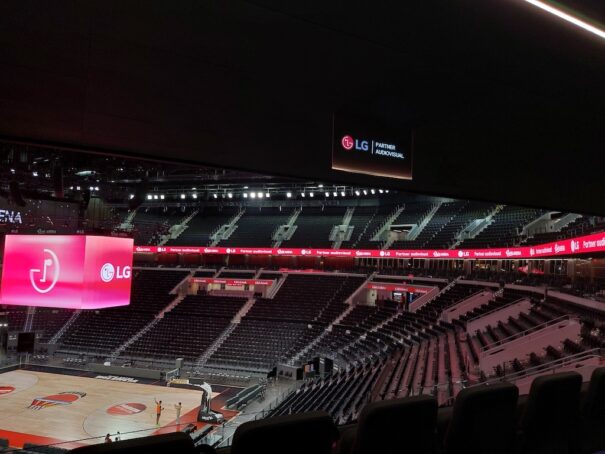

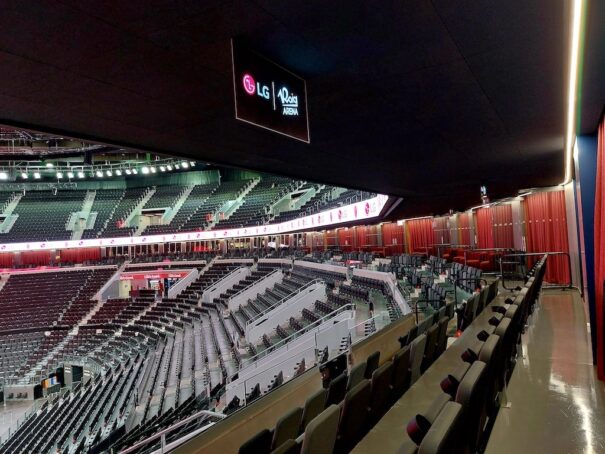

El impacto visual inmersivo para los visitantes se prolonga con el Ribbon Led (que consiste en paneles del mismo tipo que el videowall), que rodea en sus 220 m² todo el perímetro de la pista, mostrando contenido dinámico durante los partidos y conciertos, todo ello producido por Ross Video.

“Todas las soluciones Led que hemos proporcionado al Roig Arena se manufacturaron simultáneamente para asegurar la misma calidad de imagen en la pista, con 3.500 nits de luminosidad y un 100% de colorimetría”, afirma Guillermo Calvo, director de soluciones comerciales IT/ID de LG, orgulloso del recinto inaugurado en su ciudad natal, Valencia.

Una ciudad tecnológica bajo la cubierta

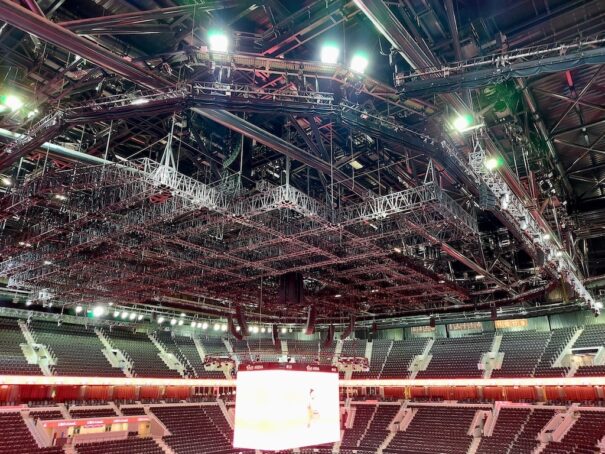

Además del despliegue visual en el interior del recinto, es difícil evitar mirar hacia arriba, a la cubierta de la pista; lo que resulta sorprendente. Como dice Mollà, “ahí encontramos una auténtica ciudad tecnológica, con más de 140 toneladas de rigging y 130 motores sincronizados para cada parrilla, donde están ubicadas las luces escénicas alrededor del videomarcador y los sistemas de audio,…”.

El control acústico y el sistema de audio instalado han sido prioritarios en el proyecto del Roig Arena. Para ello, se ha dispuesto un espacio de un metro con veinte capas aislantes de materiales fonoabsorbentes, colocado entre la grada interior y los muros exteriores para evitar la propagación del sonido fuera del recinto, garantizando la máxima calidad acústica en el interior.

“Hemos tenido cuidado en la acústica, incluyendo a los vecinos de la zona en el proceso de escucha del sonido, tanto dentro como afuera, y quedaron sorprendidos porque no se percibía en el exterior y dentro se disfrutaba de una calidad excepcional -asegura Mollà-. Gestionamos muchos eventos simultáneos: un concierto en la pista, otro en el auditorio, presentaciones en salas anexas, y el sonido no se mezcla ni se escucha fuera”.

A esto se suma la instalación de una pista de entrenamiento justo debajo de la principal, “podemos montar y desmontar la pista para pasar de un partido a un concierto en dos horas y media -revela Mollà-, mientras se entrena en la anexa y se celebran eventos en otros espacios. Contamos con una capacidad muy flexible para ofrecer un valioso activo a nuestros clientes y generar ingresos. En el espacio subterráneo, los camiones pueden descargar, los deportistas disponen de su cancha de entrenamiento y vestuarios, mientras que los artistas tienen sus camerinos,…”.

El sistema de sonido interior ha sido diseñado acorde a la geometría del recinto principal, minimizando los tiempos de reverberación. “Contamos con equipos de PA propios de la firma valenciana DAS Audio, amplificadores de Powersoft y recintos de L-Acoustics. Esto facilita enormemente la labor de los equipos visitantes durante conciertos, independientemente de que traigan los suyos”, aclara el responsable tecnológico del Roig Arena.

Para la gestión de aforo interna, dependiendo del evento y del número de asistentes, Mollà menciona que disponen de un sistema de dos anillos de cortinaje, incluso uno que cubre las gradas si el evento solo tiene lugar en la pista, “y en un futuro queremos instalar una pista de hielo para Navidad”.

Pantallas OLED transparentes y señalética digital

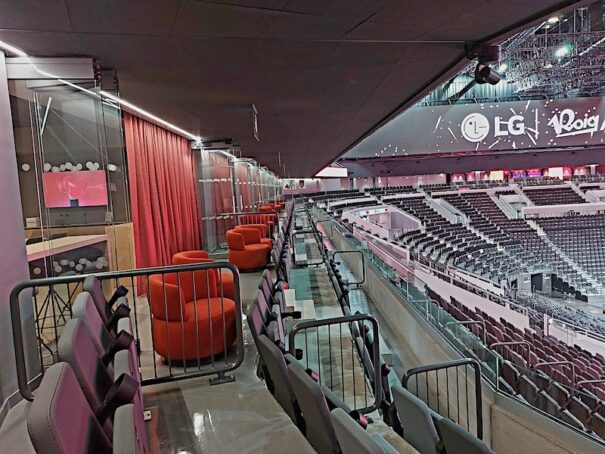

Con un total de 1.700 m² de pantallas Led instaladas a lo largo del recinto, la contribución visual de LG se extiende a los veinticinco palcos VIP, que están equipados con pantallas OLED transparentes de 30”, instaladas en el techo, así como otras táctiles.

Se suman 31 pantallas Led de señalización digital y más de quinientos monitores con tecnología LG, socio tecnológico del Roig Arena, que también proporcionará el nuevo estudio virtual del recinto, destinado a la producción de alta calidad, eventos híbridos y experiencias interactivas, con una pantalla central de 10 m² y otras modulares.

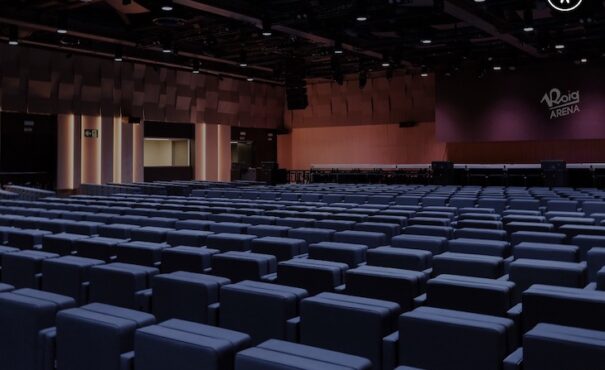

El auditorio, con capacidad para 2.000 personas en concierto y 750 asientos para eventos más reducidos, se suma a los activos del recinto, junto a la Sala Jardín, la Galería y el Mirador, entre otros.

Frente a las impresionantes innovaciones tecnológicas, los aficionados al baloncesto y la música que han visitado el recinto han manifestado opiniones positivas, con comentarios como “la experiencia es increíble y el recinto es impresionante”; “un lugar perfecto para disfrutar del deporte y la música”, “la visibilidad es inmejorable y el sonido excepcional”… todo diseñado para elevar la emoción y la participación de los usuarios en cualquier evento.
